Box BF dna 75c

Buongiorno, scrivo questo nuovo topic per non continuare a sporcare la discussione in cui avevo inziato con continui OT, e mi permetto di taggare chi era intervenuto di la ( @Cal @MadMonkey ), ma ovviamente chiunque voglia aggiungersi è ben accetto.

Sto, come da titolo, disegnando una BF per dna 75c con Freecad, però non avendo alcuna dimestichezza in materia avrei qualche domanda da porre.

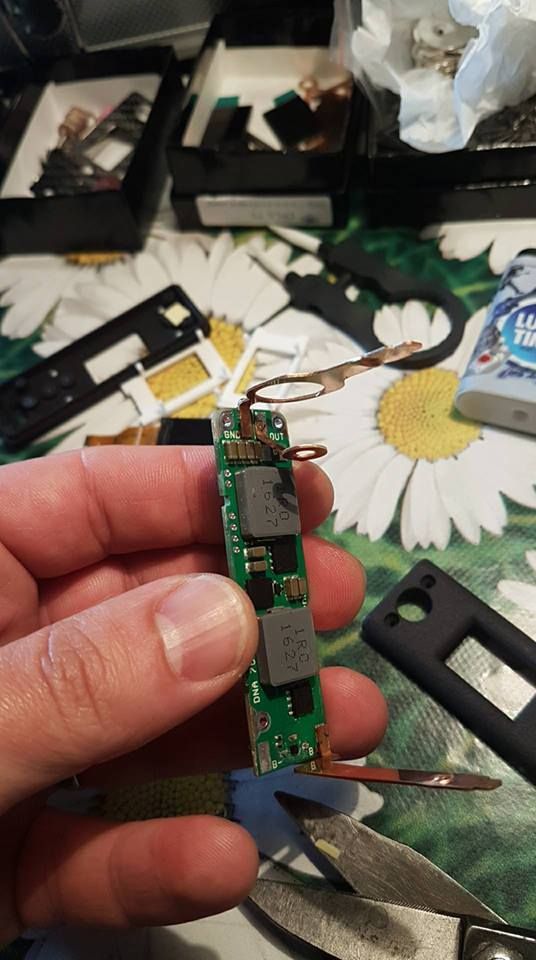

Contatti batteria: avevo inizialmente valutato l'utilizzo di lamelle come da foto allegata, il problema è che non ho idea di come poterle realizzare. Anche prendendo delle lamelle grezze, non saprei come fare a tagliarle in opera per adattarle alle misure della box. E, dulcis in fundo, avrei difficoltà anche a saldarle, in quanto sono a zero anche di questo.

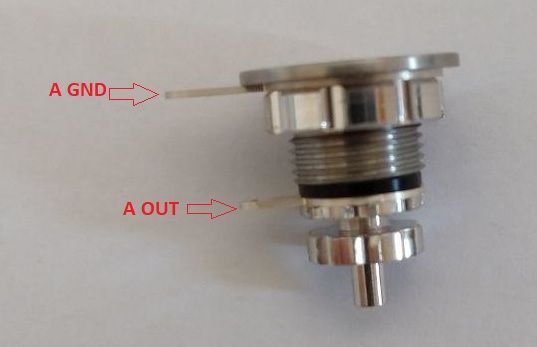

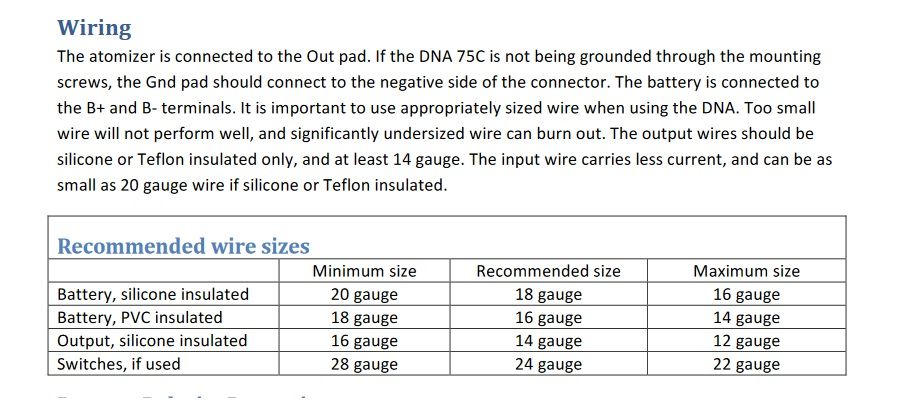

Sto ora prendendo in considerazione, quindi, di utilizzare i cavi: notavo, dalle specifiche del dna stesso, che raccomandano di utilizzare cavi 18ga per i collegamenti alla batteria e 14ga per quelli alla tazza (ho inteso giusto? vedi foto). Io pensavo di seguire lo stesso schema di come sono collegate le lamelle, quindi di utilizzare un cablaggio alla tazza come in foto, di posizionare la batteria con il positivo in basso e portare il cavo sotto la box dal positivo batteria a B+.

Per i contatti pensavo di utilizzare questi. Vanno bene per fare sia positivo che negativo?

Per ora mi fermo, grazie per l'aiuto.

io ti sconsiglierei quei contatti, non per altro ma costano un botto! con metà di quel prezzo ne avevo presi 200 su ebay e avevano sia negativo che positivo. magari sono in argento? boh. ma su una circuitata non credo faccia questa gran differenza. fattosta che se devi saldare comunque su delle lamelle o contatti, prenditi un pezzo di rame su ebay e taglialo tu. si taglia tranquillamente con una forbice senza alcun problema.

per i cavi, i raccomandati sono 18ga per batteria (con guaina in silicone) altrimenti 16ga. per l'attacco 510 è 14ga o 16ga minimo.

quindi secondo me se ti prendi un normale 16ga dovresti coprire sia batteria che attacco 510. a meno che non ho visto male.

12 minutes ago, y3v said:

Quindi tu mi dici che quei contatti a bottone farebbero soltanto il positivo?

Hai suggerimenti (cfr. link) per il rame?

tendenzialmente sì a meno che non vuoi usarlo pure per il negativo ma, secondo me, contatto per contatto, con la stessa cifra+spese di spedizione ci prendi del rame e magari lo usi pure per delle meccaniche. è sempre sbatti perché devi saldare sui contattii ma almeno le dimensioni della lamella le decidi tu. diversamente quel contatto non credo puoi modificarlo.

per la cronaca quei contatti di solito li vendono in coppia e questo è il negativo https://www.originalmoddog.it/shop/it/contatti-batteria/618-contatto-con-molla.html

per il rame ho trovato qualcosa ma non so quanto te ne serve.

cmq basta che su ebay cerchi "rame lastra" o "copper sheet" e ti escono un po' di risultati

https://www.ebay.it/itm/Copper-Sheet-0-2-0-4-0-5-0-6-1-1-5mm-2mm-Various-Sizes-Super-Price/172200986655?hash=item2817fa881f:m:mdlLFheoR9tlw37QnDHCi2w

https://www.ebay.it/itm/LASTRA-RAME-CRUDO-0-5-MM/332851882891?hash=item4d7f84ab8b:g:HWgAAOSwQYZWzuUb

https://www.ebay.it/itm/Lamiera-Lastra-Lamina-in-Rame-Spessore-mm-0-2-0-3-0-5-1-1-5-2-Diverse-Dimensioni/152563805464?hash=item238582ed18:m:mJFUwmyzELW6ijkbxdPjE8g

io avevo preso l'ultimo ma è un foglio bello grosso e mi serviva anche per altre box, non so se può servirti.

ah, ho sempre usato uno spessore di 0.5mm.

Hai stampante 3d? In che materiale pensi di stampare?

22 minutes ago, y3v said:

@Cal bruttissima la molla, per carità... Grazie per i link, penso prenderò anch'io l'ultimo, 250x250x0,5. Su Amazon costano un botto in più. Placcato argento eventualmente si trova qualcosa? Può valere la pena o costerebbe troppo? Per punzonare le lamelle cosa usi?

No, utilizzerò un servizio di stampa online. Mi è stato consigliato  questo per la stampa in nylon

no idea per le lamelle placcate ma non credo faccia questa differenza su una circuitata. cioè magari mi sbaglio di grosso ma l'uso della circuitata implica che sia il circuito che gestisca il tutto, e tu che ti limiti a regolare. finché il circuito si accende vuol dire che funziona indipendentemente da che materiale son fatti i contatti, no?

per punzonarle uso un cacciavite grosso a stella (senza esagerare con la forza se no deformi tutto), oppure uno di quelli con la punta esagonale tipo brugola

In verità il rame lo tagli abbastanza facile anche con una forbice

6 minutes ago, y3v said:

So di essere puntiglioso, ma ho in mano un circuito che si fa dare del lei, ho scelto una tazza con i controcxzzi, non vorrei star li a speculare qualche euro sui contatti... Poi magari - anzi, quasi certamente - cicco le misure e allora via con le litanie

Punta esagonale, martello, appoggi la lamiera su uno spazio vuoto e vai di colpettini. Immagino bene?

Il bello sarà tagliare i cerchi

non lo so allora, sul sito moddog hanno anche delle lamelle in argento  ma (per avere un idea delle differenze di prezzi) costano 10.98 confronto alla stessa in rame che costa 3.66. ok, se non badi a spese ci sta ma se magari sminchi qualcosa sai che del rame puoi recuperarlo a basso costo.

i cerchi intendi i buchi? vai di trapano! è anche per quello che rame vince su argento in ambito casalingo. fare i buchi con il trapano senza colonne o supporti di altro genere è una rottura e rischi di rompere le lamelle in men che non si dica se le hai già tagliate delle dimensioni giuste.

io battevo le lamelle su dei pezzi di legno che usavo come supporto.

Occhio alle saldature Mirko!

Il TC ti farà penare in caso non siano fatte a regola d'arte..

2 ore fa, y3v ha scritto:

@Cal bruttissima la molla, per carità... Grazie per i link, penso prenderò anch'io l'ultimo, 250x250x0,5. Su Amazon costano un botto in più. Placcato argento eventualmente si trova qualcosa? Può valere la pena o costerebbe troppo? Per punzonare le lamelle cosa usi?

No, utilizzerò un servizio di stampa online. Mi è stato consigliato  questo per la stampa in nylon

Io ne ho stampata una in PLA o ABS, non ricordo bene al momento, 100nm ed è venuta davvero bene, ho usato un altro servizio di stampa, 3dhubs. Questi materiali si possono rifinire molto bene, io feci una passata di carta vetrata e si sono tolti i segni del passaggio della stampante.

Ah, ho anche un bel disegno pronto per un DNA 75c 😎

@y3v quanto è spessa la lamella? E sopratutto... perché la lamella?

5 minuti fa, y3v ha scritto:

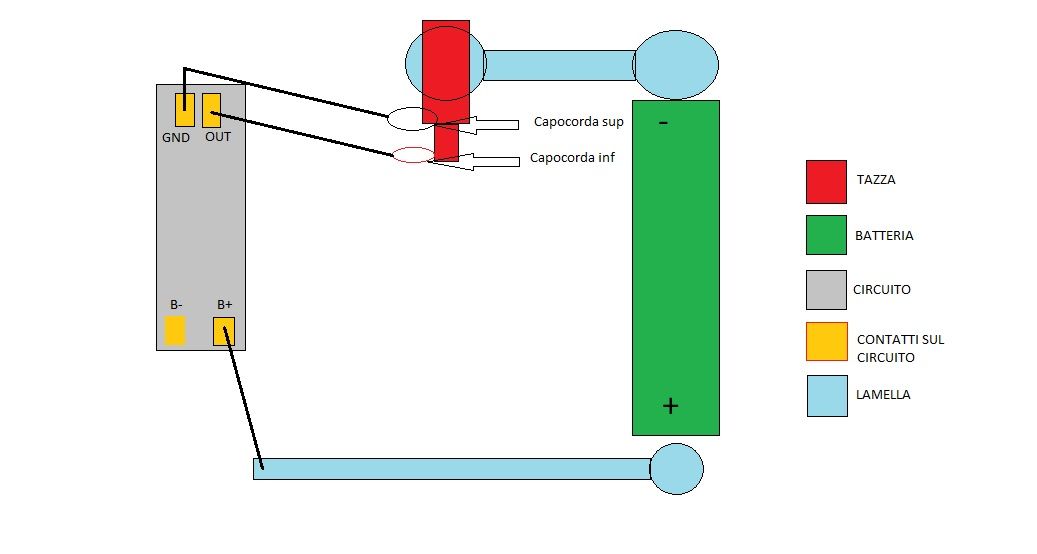

Perchè la lamella è spessa 0,5mm, i cavi da 18ga hanno un diametro esterno di 2,4mm, quindi personalmente preferirei la lamella per una semplice questione di ottimizzazione delle dimensioni. Altro motivo è che i cavi mi obbligherebbero (almeno così credo...) ad utilizzare dei contatti batteria a bottone/molla che ritengo assolutamente anti-estetici rispetto al risultato finale con la lamella. Sei a conoscenza di altre alternative?

Ah ok avevo capito male, quindi usi la lametta per positivo e negativo batteria giusto? Ma quello in foto è il risultato finale che hai ottenuto? Se si che ulteriore foro devi fare?

6 minutes ago, y3v said:

Perchè la lamella è spessa 0,5mm, i cavi da 18ga hanno un diametro esterno di 2,4mm, quindi personalmente preferirei la lamella per una semplice questione di ottimizzazione delle dimensioni. Altro motivo è che i cavi mi obbligherebbero (almeno così credo...) ad utilizzare dei contatti batteria a bottone/molla che ritengo assolutamente anti-estetici rispetto al risultato finale con la lamella. Sei a conoscenza di altre alternative?

io credevo che avessi intenzione di saldare i cavi alle lamelle, cioè, circuito->cavi->lamelle per batteria, non di saldare le lamelle direttamente al circuito. o ho capito male?

Come disegno a che punto sei? Come te la immagini questa box?

Le lamelle secondo me non sono proprio necessarie, con dei buoni cavi e una buona saldatura ottieni valori di resistenza interna nella norma, i cavi sono molto corti.

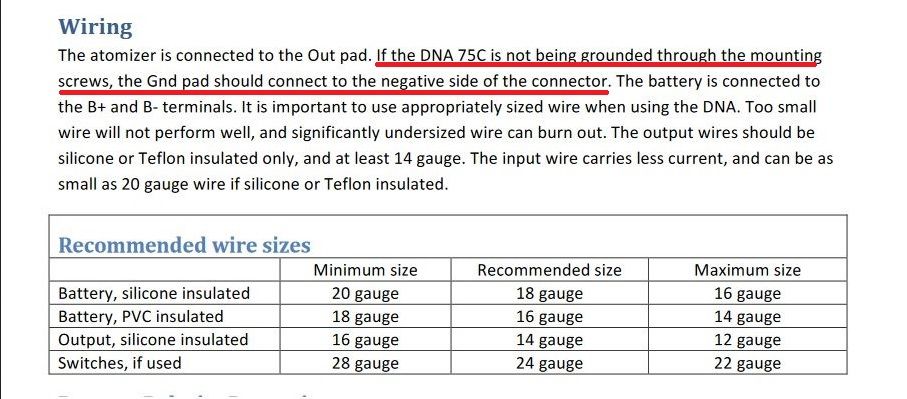

ok tutto perfetto direi! ma il ground e il B- sono intercambiabili? so che sono collegati ma non so se cambia qualcosa scegliere uno piuttosto che l'altro.
