Problema con circuito meccanico

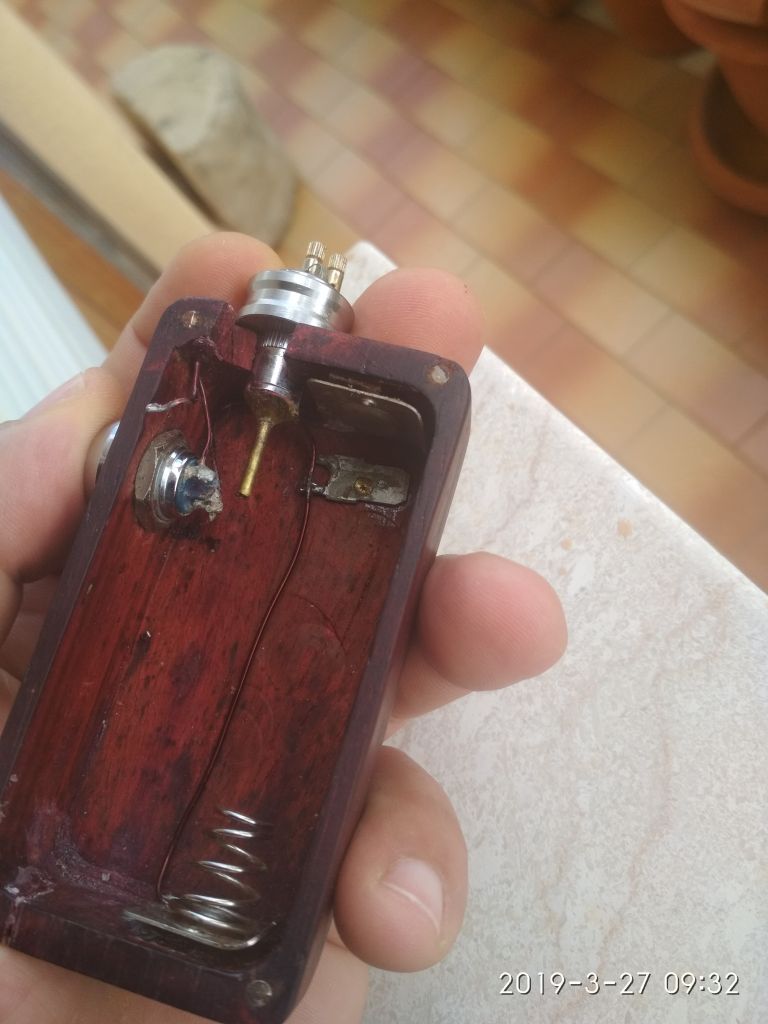

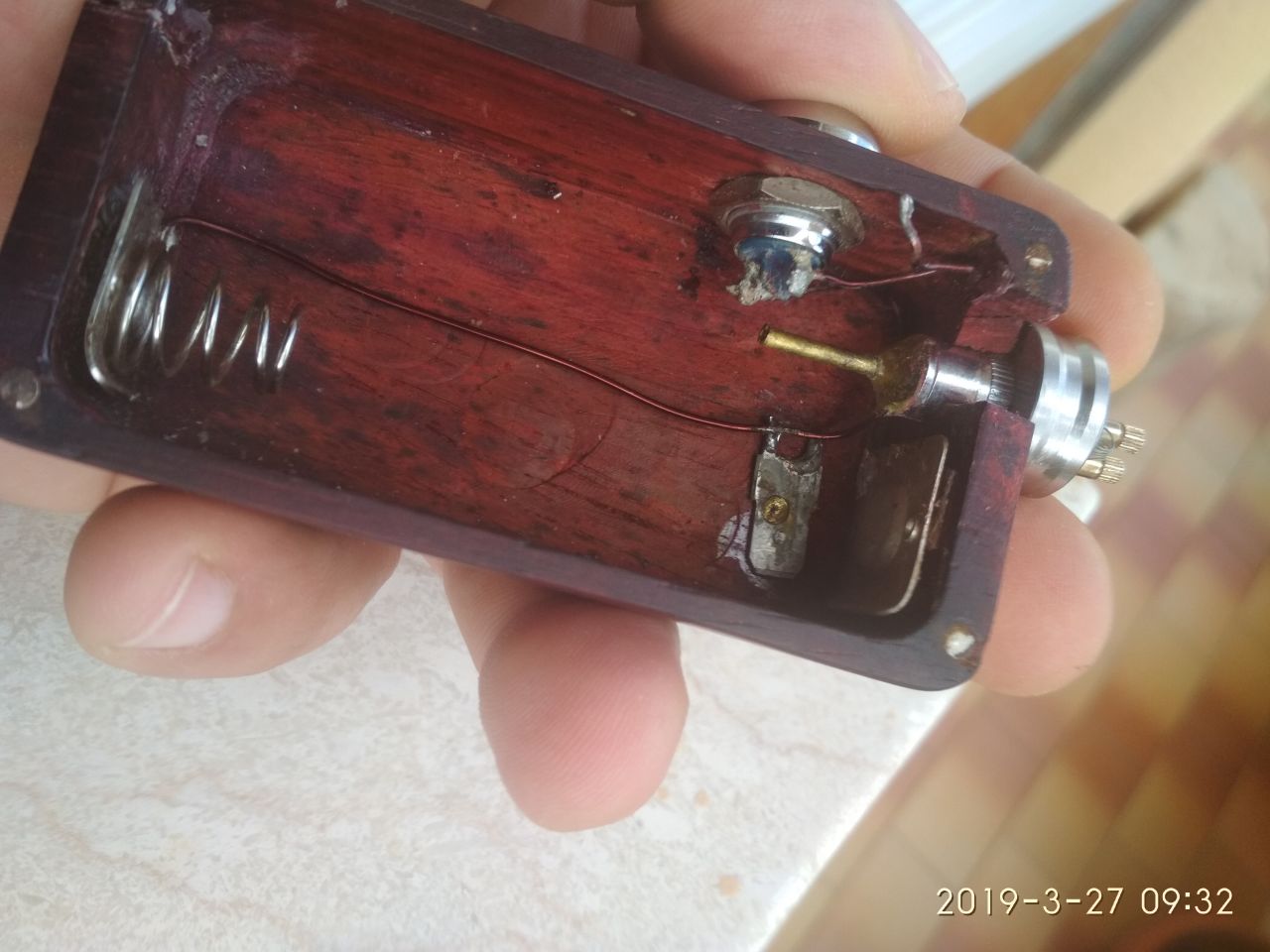

Salve a tutti ho un problema con una box meccanica ho un filo in rame staccato e non so dove va spero mi possiate aiutare allego foto

E dove sarebbe il circuito del titolo?

A parte le battute... io una box conciata così, non la userei manco per sbaglio...

A parte che dalla foto vedo solo mezzo vano sottoscrivo quanto detto da @johnnymax, non la userei nemmeno previo cospicuo pagamento

Allora...

Se hai il saldatore e dello stagno "potresti" farlo, anzi, dovresti farlo stesso tu.

Il circuito è semplice, il problema è che non riesco a capire la cablatura dalla foto

In sostanza, un filo (il negativo con la molla in basso) va direttamente al pin negativo giusto? Se è così, il pulsante andrebbe saldato al pin positivo, poi al pulsante e dal pulsante alla lamella superiore della batteria

Prendi con le pinze quello che ti ho detto però! Non riesco a vedere bene i collegamenti

EDIT: da quello che "vedo" quel filo staccato "dovrebbe" essere saldato alla lamella superiore, quella vicino al pin dell'atom per intenderci

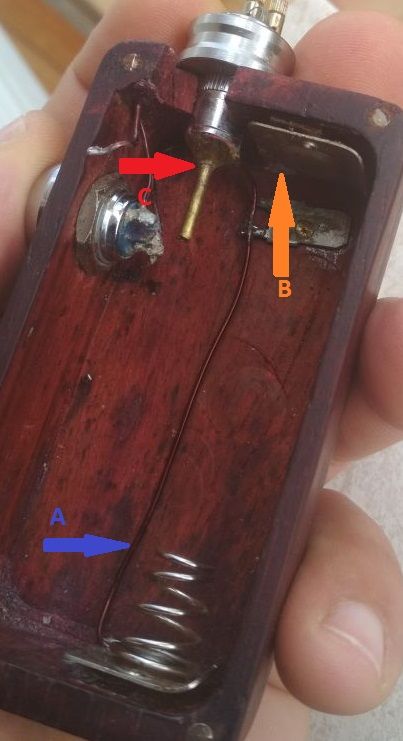

@Jigen vedo male ma se A va dal pin a molla al negativo della tazza/atom, B va dal positivo batteria al pulsante, C va al positivo della tazza, non conosco quella in oggetto ma indicativamente nella zona della freccia.

1 minuto fa, pierlu78 ha scritto:

@Jigen vedo male ma se A va dal pin a molla al negativo della tazza/atom, B va dal positivo batteria al pulsante, C va al positivo della tazza, non conosco quella in oggetto ma indicativamente nella zona della freccia.

Credo che vada più su, ovvero sulla tazza, tu hai fatto 3 freccie, quella blu è il negativo, quella arancio indica la lamella del positivo, mentre la rossa il contatto positivo della tazza, se vedo bene, manca un pezzo di legno, probabilmente quel cavo era saldato sulla base della tazza e chiudeva il circuito tramite il pulsante.

In genere il pin positivo è il centale, quindi io lo salderei dove c'è la freccia rossa e proverei con un tester se va tutto bene prima di mettere la batteria

26 minuti fa, Linus1 ha scritto:

Credo che vada più su, ovvero sulla tazza, tu hai fatto 3 freccie, quella blu è il negativo, quella arancio indica la lamella del positivo, mentre la rossa il contatto positivo della tazza, se vedo bene, manca un pezzo di legno, probabilmente quel cavo era saldato sulla base della tazza e chiudeva il circuito tramite il pulsante.



certo, ma per quello che vedo quella arancio va dalla lamella al pulsante, la rossa dal pulsante al positivo connettore, altrimenti non avrebbe senso a meno che il pulsante non interrompa il negativo, cosa strana.

Adesso, Jigen ha scritto:

Più tardi lo saldo nel pin... E proverò con il tester grazie a tutti

sul pin in corrispondenza di dove il filo deve andare dovresti comunque trovare un residuo di saldatura, altrimenti prima non era saldato ma appiccicato

Non insistere troppo con il saldatore o rischi di rovinare l'isolamento

Bomb mod

Capodanno anticipato quest'anno??? 😂

3 ore fa, Svhapish ha scritto:

Bomb mod

57 minuti fa, FoxMulder82 ha scritto:

Capodanno anticipato quest'anno???

Ragazzi non andate ot, anche le battute sono ot e qualcuno potrebbe risentirsi.....

Comunque io direi che andrebbe saldato alla tazza!! Verifica il tutto prima di collegare, lo svapo è prima di tutto sicurezza

Ma ne ha viste di tutti i colori questa box 🤯

4 minuti fa, Jigen ha scritto:

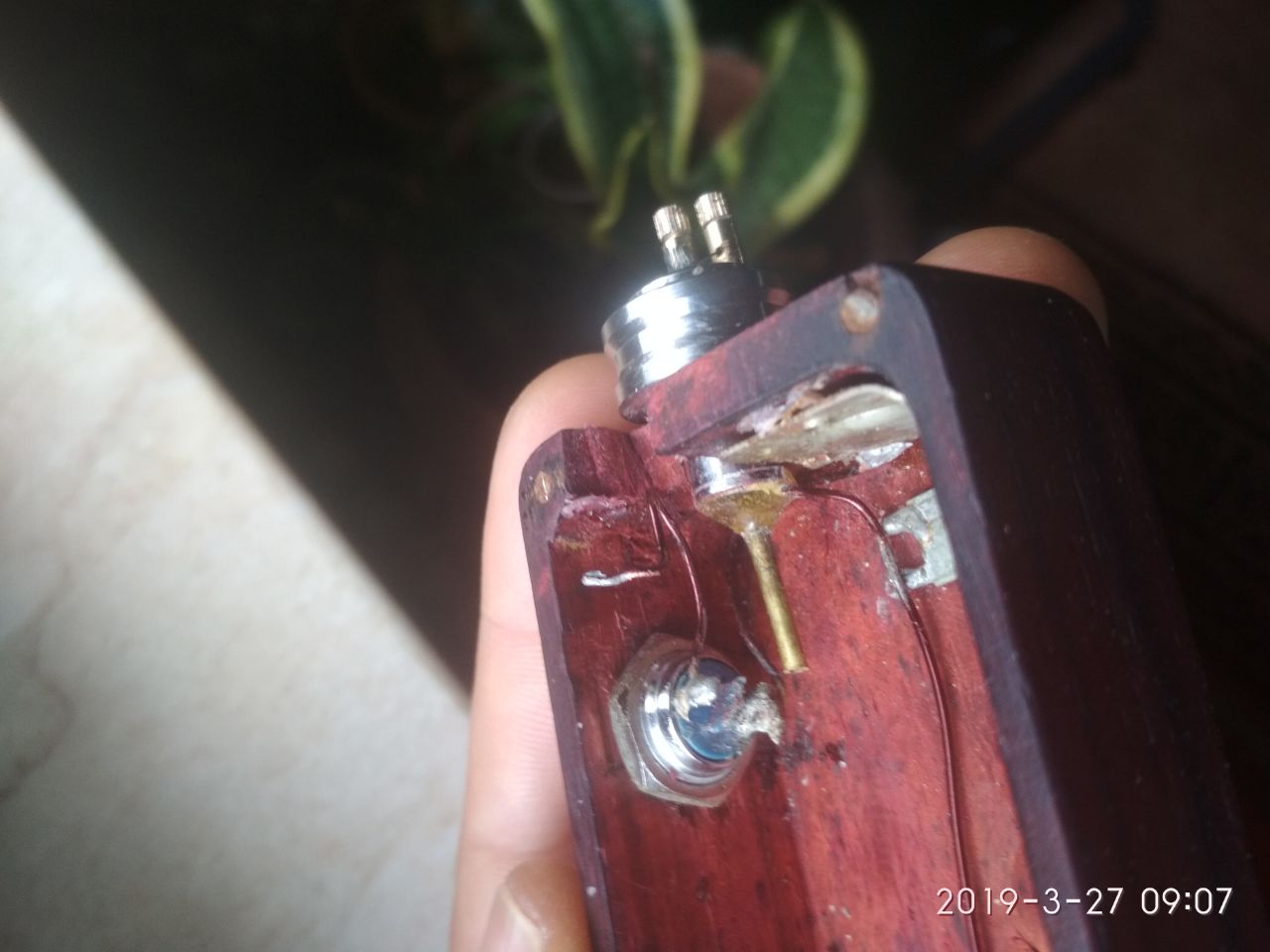

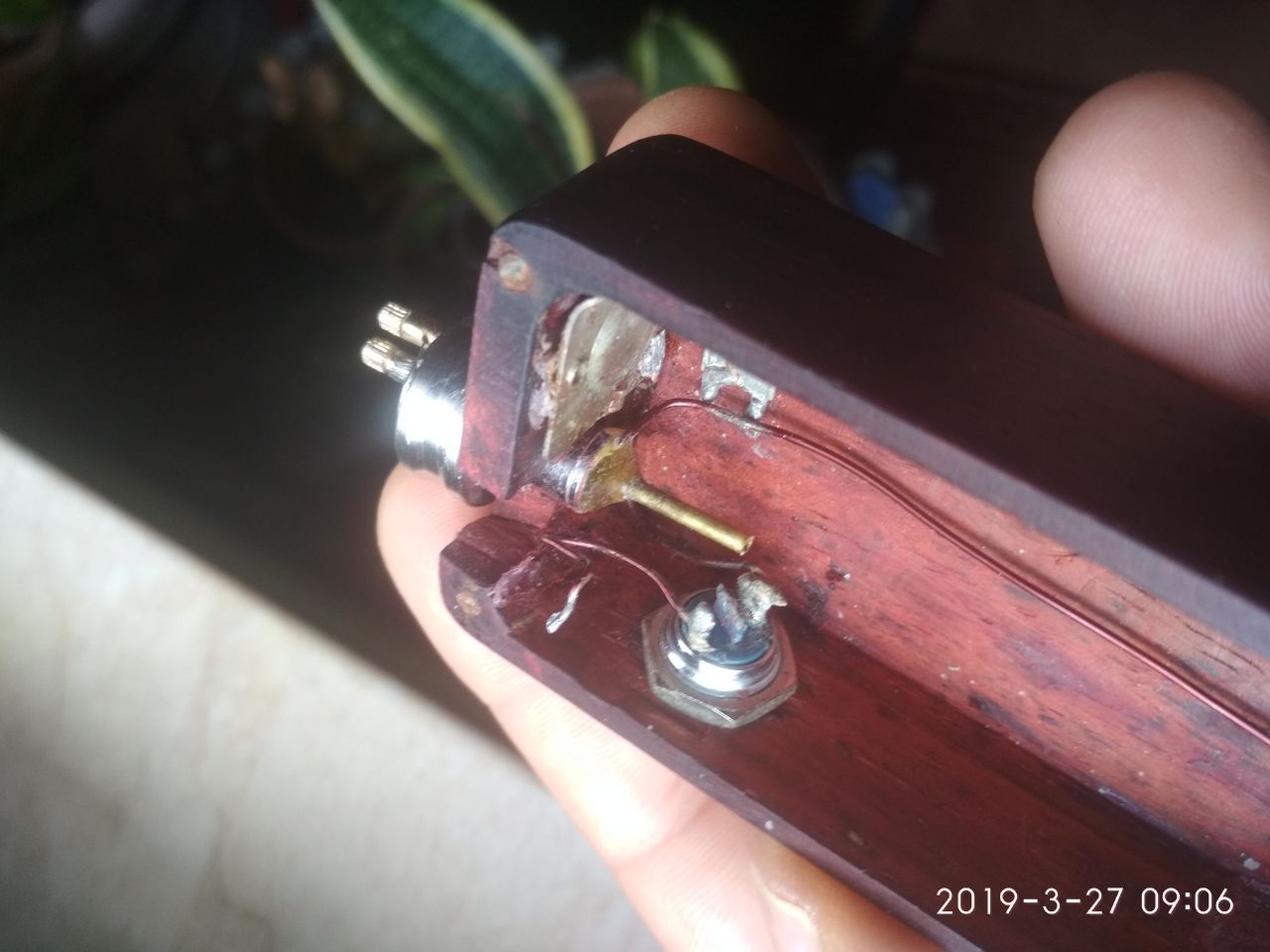

E allora da tasto power un filo e saldato nella lamella del positivo (in alto), poi dalla lamella del negativo (molla) parte un filo ed è saldato tra il tubicino (dove va inserita la boccetta) e il sotto tazza (il tubicino sembra di Ottone) e il filo dissaldato è l'altro del tasto power!

Bene allora devi saldarlo sulla parte argentata del connettore, sempre ammesso che sia un tipo 510  o simile (perdonami ma non ho mai visto quel genere di pin); se lo rimuovi troverai dove era saldato originariamente. Ovviamente verifica che non vi sia continuità tra positivo e negativo prima di inserire la cella, e che il pulsante funzioni correttamente.

Se hai un tester allora il discorso è molto semplice : metti un puntale nel pin centrale del 510, dalla parte dove inseriresti l'atom. Quello è il positivo, sulla filettatura c'è il negativo. Con l'altro puntale vai dalla parte inferiore del 510 e guarda dove c'è continuità. Scommetto che la troverai su quel tubetto che serve sia da contatto per l'atom che per squonquare😉. Se così salda dove c'è quella freccia rossa.

il punto da dove s'è staccato dovrebbe essere quello sotto

@TUX01secondo me se lo colleghi lì metti a dura prova l'interruttore 😂

Quella piastrina serve a tenere in sede il ngativo e a sbucciare la batteria. È una box che per componenti mi ricorda una cinese che ho modificato.

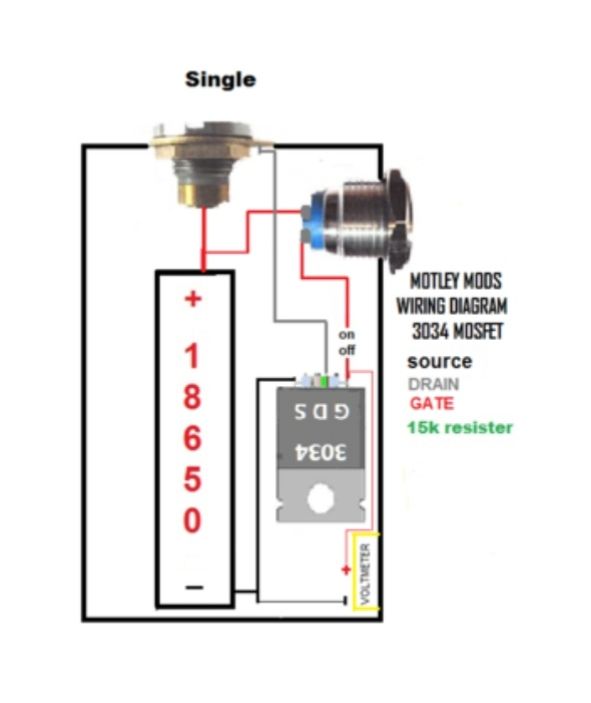

Con una box del genere non ci svaperei mai. Il circuito minimo (a parte il voltmetro) che userei è :

Devo sorvolare questa discussione... ripetetemelo.. grazie.

A poco più di quanto costa un mosfet, escluse le spese di spedizione , mi è capitato di trovare questo circuitino. Con interruttori anonimi, pericolo di corto circuito e sovrascarica della batteria mi sembra una buona soluzione. Inoltre si può accendere e spegnere la box con i classici 5 clic. C'è anche la versione con switch.

http://www.modmaker.co.uk/Mod-Making-Supplies/VV-VW-Boards/MM-ClickFet-v1-Switchless

21 ore fa, mc viper ha scritto:

A poco più di quanto costa un mosfet, escluse le spese di spedizione , mi è capitato di trovare questo circuitino. Con interruttori anonimi, pericolo di corto circuito e sovrascarica della batteria mi sembra una buona soluzione. Inoltre si può accendere e spegnere la box con i classici 5 clic. C'è anche la versione con switch.

http://www.modmaker.co.uk/Mod-Making-Supplies/VV-VW-Boards/MM-ClickFet-v1-Switchless

Che significa interruttori anonimi? Comunque se vai in un negozio di elettronica o di articoli tecnici industriali un 3034 te lo tirano dietro a 2 3 euro, secondo il package.
