il bolide

Box dna75c consigli


11 messaggi in questa discussione

Come magari alcuni sanno, da un paio di mesi ho acquistato una stampante 3D ed ho iniziato a farmi qualche box a mosfet in bf. Seppur migliorabili sono riuscito a realizzarne due versioni che sto utilizzando quotidianamente con soddisfazione.

Quando è uscita l'aggiornamento per il dna con la funzione replay mi è ripartita la scimmia e dopo aver acquistato un paio di circuiti mi sono messo a disegnare. Il problema a parte le dimensioni che non riescono ad essere contenute come nelle meccanica è la posizione dei tre componenti principali: scheda, batteria e boccia.

Le prime due immagini sono di quelle a mosfet le altre due sono di quella con il dna 75C.

Vi chiedo un parere sulla comodità della disposizione del rending o se sarebbe il caso di invertire la batteria con la boccetta o se avete una idea alternativa, come ad esempio invertire la boccetta con la batteria ed aggiungere un pulsante fire esterno sulla stessa faccia della boccetta.

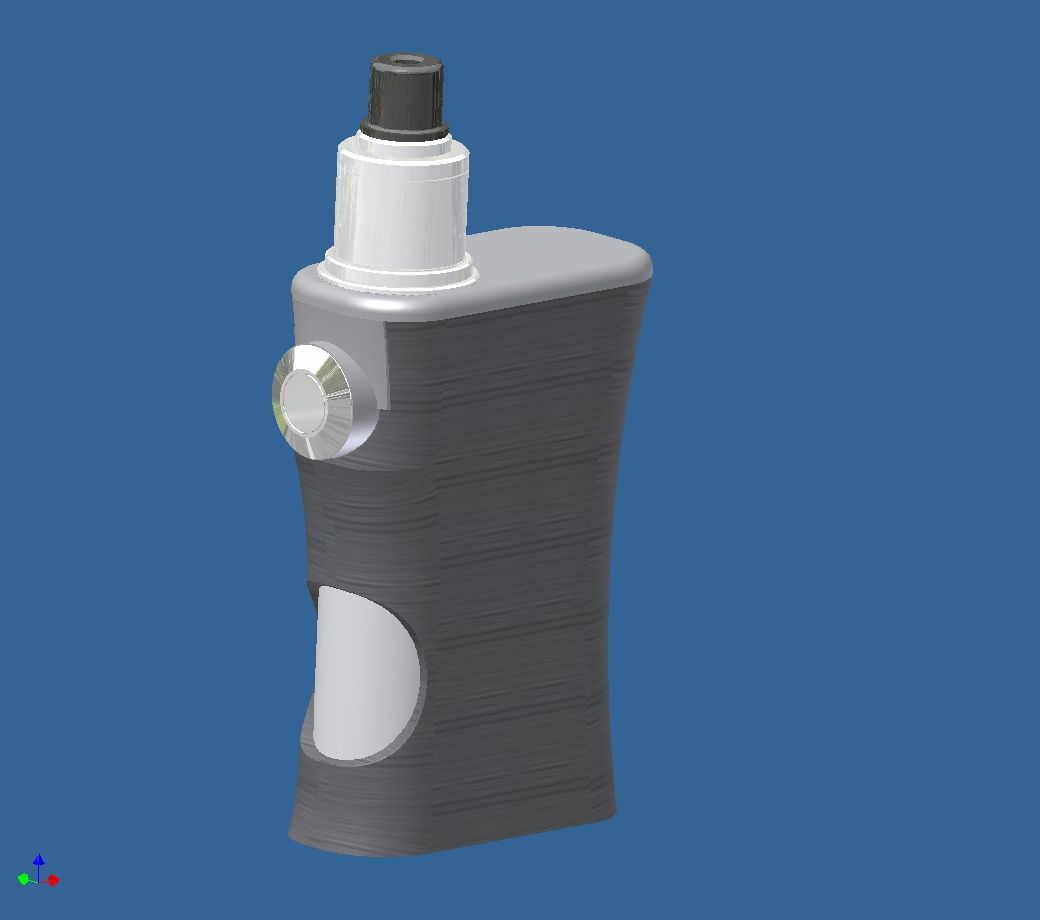

Box 1 Ass.jpg

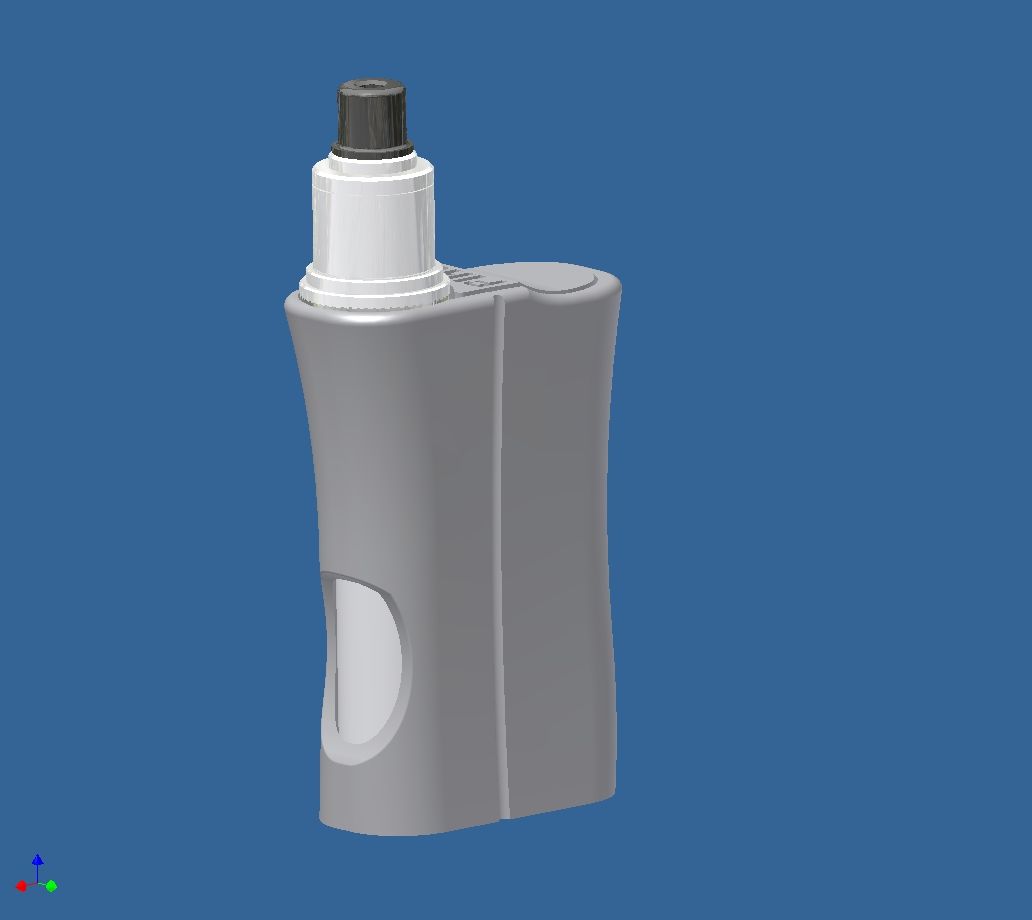

Box 3 Ass.jpg

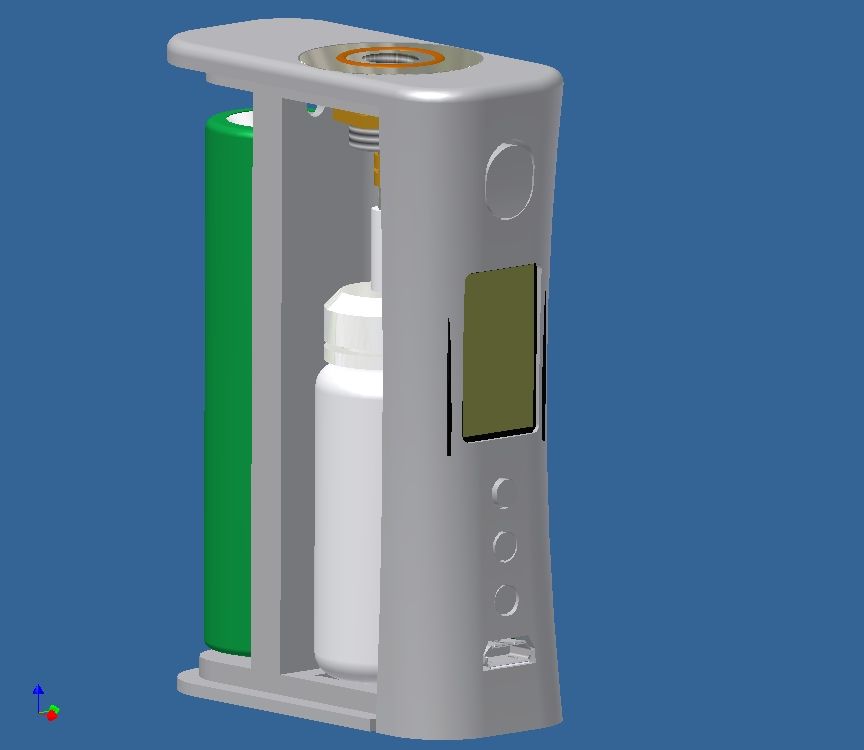

Box 10 Ass.jpg

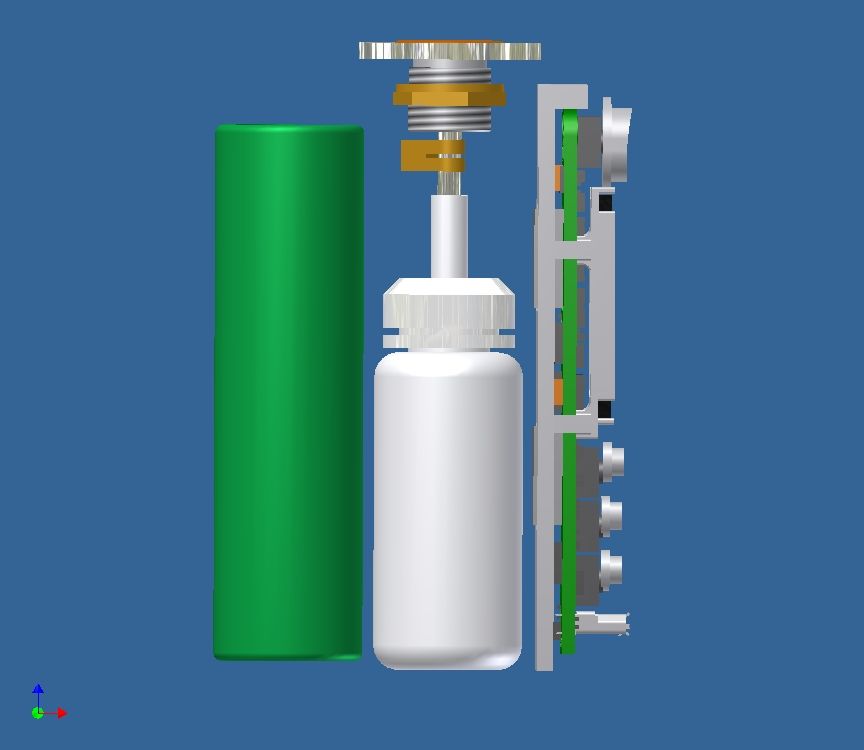

Box 10 Ass int.jpg

Piace a 1 persona

Condividi questo messaggio


Link di questo messaggio

Perdona l'intrusione da profano, ma complimenti! Fra un annetto mi prenoto per una Bolide mod originale :)



Piace a 1 persona

Condividi questo messaggio


Link di questo messaggio

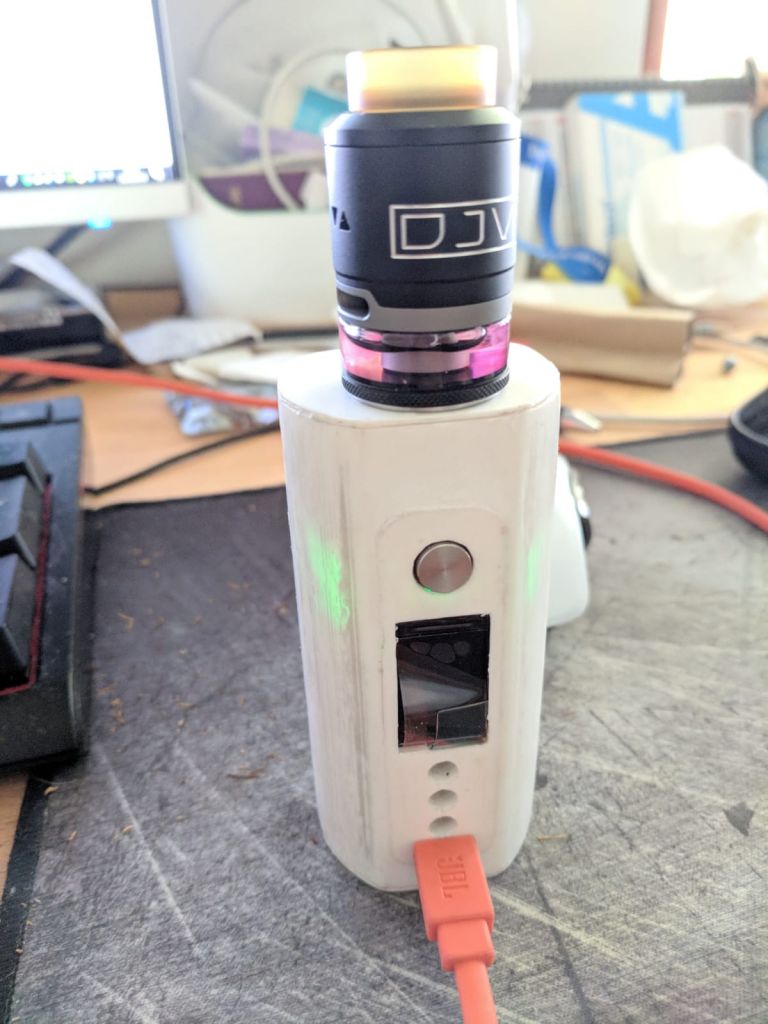

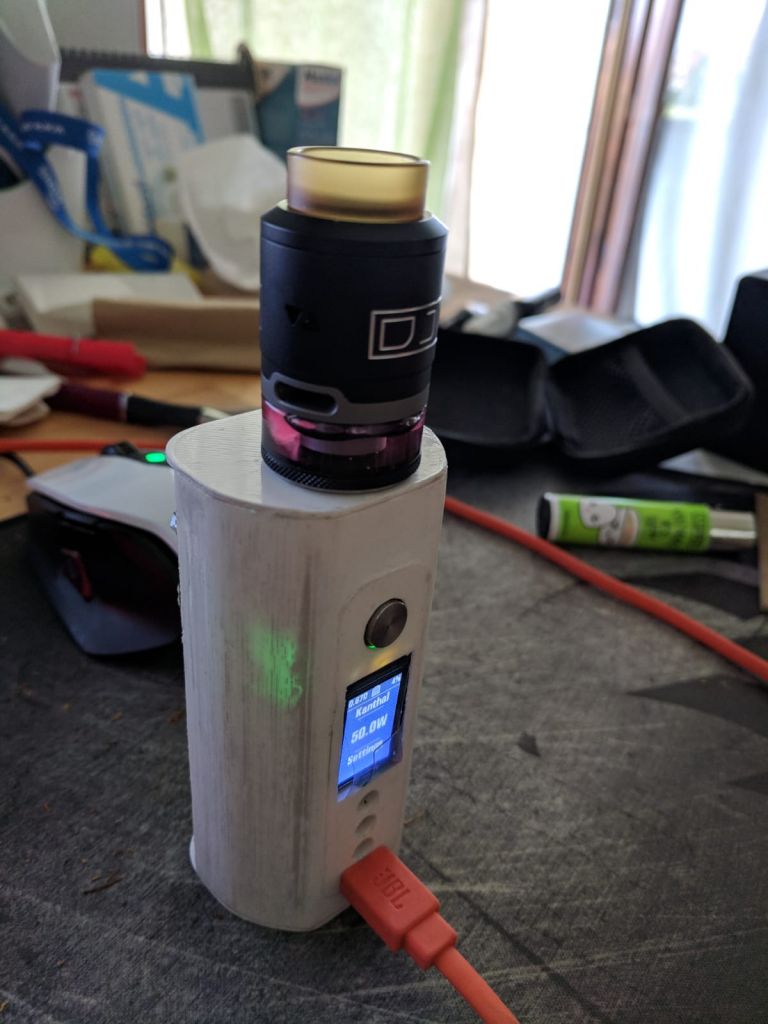

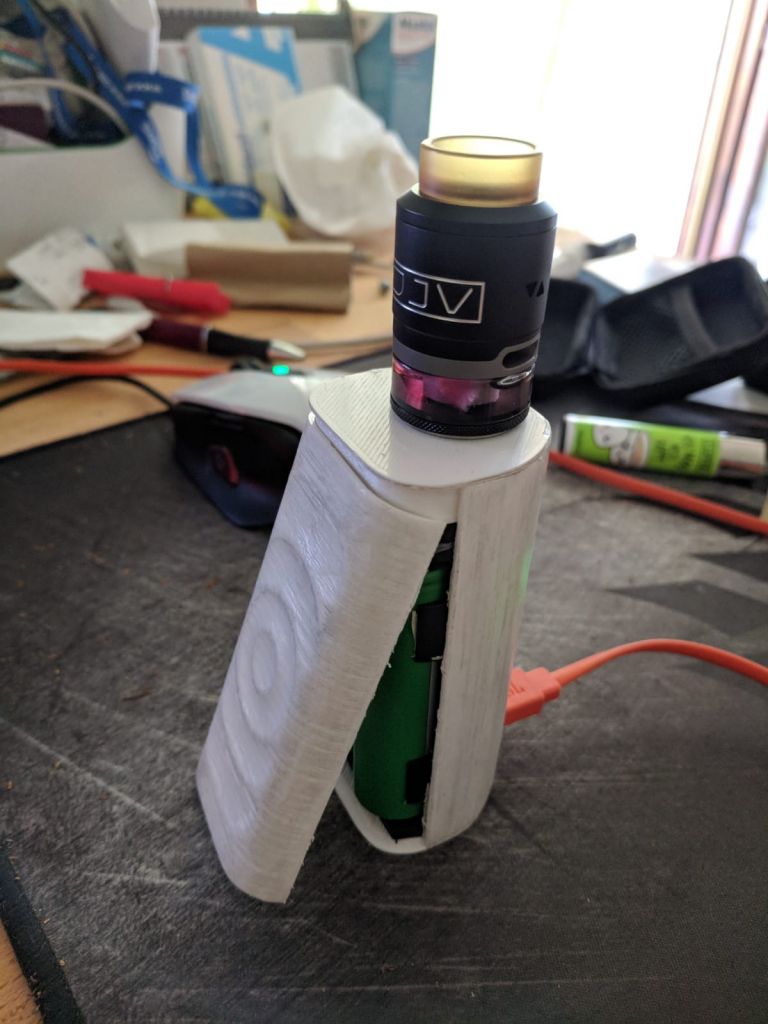

Sono in fase di produzione con una dual battery DNA 250c.
E' il mio primo DNA e essendo inesperto sono un attimo bloccato sull'inizializzazione.. sapresti indicarmi qualche guida?

Sono molto curioso di vedere il tuo progetto finito. L'idea di una BF è alle porte.. prima finisco quello che sto facendo però:)

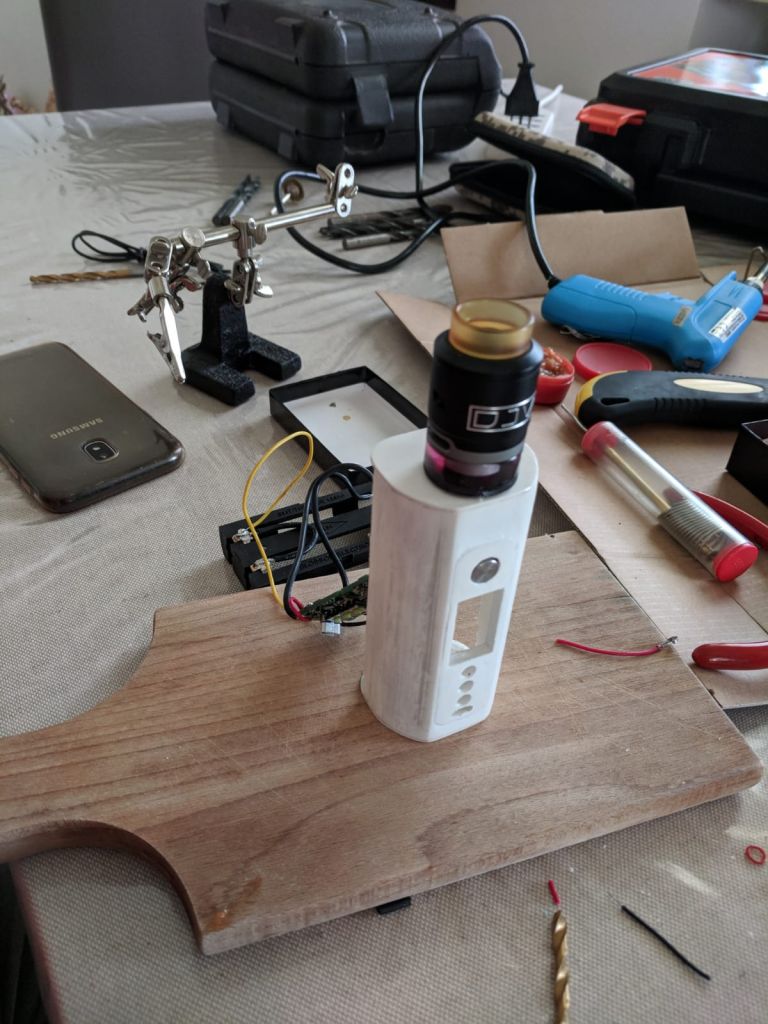

posto quale foto del mockup (che verrà realizzato successivamente in fibra di carbonio) per avere qualche parere


Condividi questo messaggio


Link di questo messaggio

Mi unisco anch'io a questo topic, se si trova un modo per risparmiare (magari anche con un gruppo di acquisto) per una box dna75c bf ben venga. Nel mio caso bf almeno.

Condividi questo messaggio


Link di questo messaggio

@il bolide

ecco i miei consigli da appassionato che ogni tanto si fa delle box e che ora compra solo quelle di Floris Delfino:

  1. La boccetta fai che si tolga e metta in maniera agevole. Ad esempio la H75 della Galctika ha la boccetta spostata verso l'esterno e la curvatura della box non permette una facile estrazione. In fase di inserimento, peggio me sento, i ridotti spazi fanno si che mentre la si inserisce si debba per forza di cose schiacciare, rilasciando liquido. Morale della favola non si può riempire tutto la boccetta. E devo sempre togliere la batteria.
  2. Guarda le Lizard Komodo o le nuove Lizard DNA75C e dai un occhiata ai cablaggi. sono fatti con piattine, tutto molto pulito e solido, solo che è difficile fare le piattine.
  3. Isola bene il circuito, un po di liquido esce sempre, ATTENZIONE.
  4. Dopo che hai speso 150€ per produrla, non fare il tirchio mettendoci na tazza da 5€ per risparmiare.

Se me ne vengono altri te li metto, tu aggiornaci, bel progetto mi piace. Se viene bene prendo una scocca visto che mi ricorda la Naked75 che tanto vorrei prendere. Se puoi poi metti qualche info sulle misure.

Piace a 1 persona

Condividi questo messaggio


Link di questo messaggio

Purtroppo linizializzazione del DNA non lho mai fatto quindi non riesco ad aiutarti per ora.

Nel rendering che ho postato ho messo la boccetta in mezzo solo per non avere il tasto fire contrapposto allo squonk, ma più ci penso e più mi convinco di aggiungere il tasto esterno per mantenere la comodità di avere, tast e squonk dalla stessa parte.

Separare in modo netto il circuito dal resto, possedendo una vtinbox che è un colabrodo, è una priorità e se ci fai caso si vede una parte grigia che è un carter interno che sigillata tutto.

Per quanto riguarda il cablaggio ho preso del filo di rame pieno che da vedere è molto bello ma devo ancora capire se possa andare bene....lo imparerò

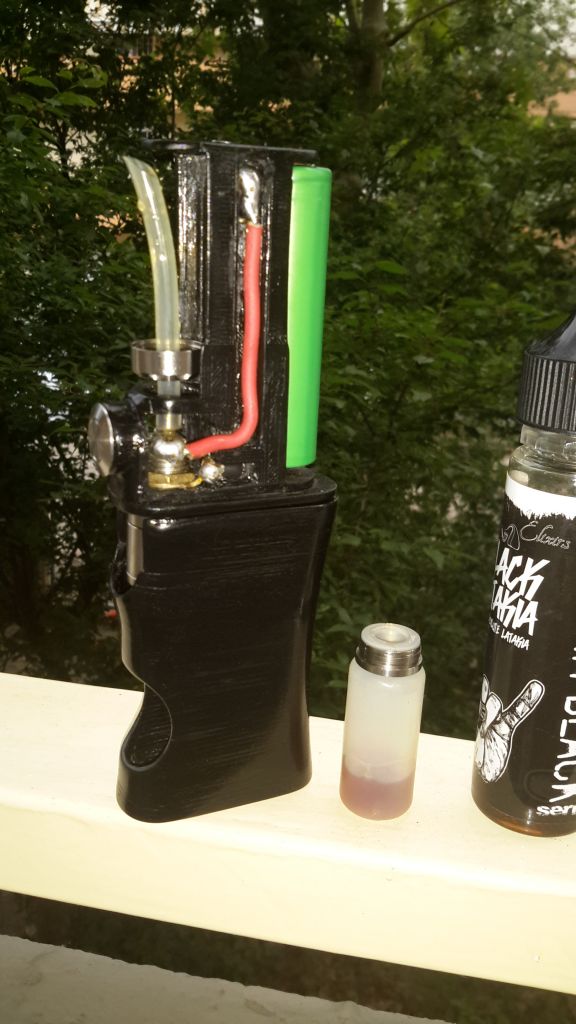

Questo è il sistema che ho adottato sul precedente prototipo per i refill e non perdo nemmeno una goccia.


Condividi questo messaggio


Link di questo messaggio

ciao @il bolide, hai provato a valutare il montaggio del display sotto (invece che sul fianco) e il fire sopra ?

ti alzeresti leggermente come altezza box ma in termini di larghezza nel palmno della mano rimarrebbe una eccellente ergonomia, alla stregua delle mosfet.

Piace a 1 persona

Condividi questo messaggio


Link di questo messaggio

@fnz mi era sfuggito il tuo post.

Adesso sono motlo concentarto su l'altra box a mosfet per i tank, però temo che la tua idea non si a fattibile perchè il flat del display è molto e non permette ne di ruotarlo perpendicolare alla scheda sull'altra faccia e direi nemmeno di metterlo sopra o sotto. Alla fine rispetto ai disegni che ho postato nel primo messaggio ho invertito la boccia con la batteria e a parte la comodità del refil, ho recuperato 2 mm in quanto tra scheda e batteria si può omettere una separazione. Così rimanendo a spessori minimi che garantiscano una buona resistenza siamo a 53 x 23 x 80 raggiata a non meno di 8mm



Condividi questo messaggio


Link di questo messaggio
Il 29/5/2018 alle 17:40 , il bolide ha scritto:

Come magari alcuni sanno, da un paio di mesi ho acquistato una stampante 3D ed ho iniziato a farmi qualche box a mosfet in bf. Seppur migliorabili sono riuscito a realizzarne due versioni che sto utilizzando quotidianamente con soddisfazione.

Quando è uscita l'aggiornamento per il dna con la funzione replay mi è ripartita la scimmia e dopo aver acquistato un paio di circuiti mi sono messo a disegnare. Il problema a parte le dimensioni che non riescono ad essere contenute come nelle meccanica è la posizione dei tre componenti principali: scheda, batteria e boccia.

Le prime due immagini sono di quelle a mosfet le altre due sono di quella con il dna 75C.

Vi chiedo un parere sulla comodità della disposizione del rending o se sarebbe il caso di invertire la batteria con la boccetta o se avete una idea alternativa, come ad esempio invertire la boccetta con la batteria ed aggiungere un pulsante fire esterno sulla stessa faccia della boccetta.





Box 1 Ass.jpg

Box 3 Ass.jpg

Box 10 Ass.jpg

Box 10 Ass int.jpg

Secondo me per dimensioni puoi provare a prendere spunto dalla whip di OC box mod è davvero microscopica con dna 75c e BF

Condividi questo messaggio


Link di questo messaggio

Grazie per il suggerimento, ma per ora preferisco box con le batterie non a vista e soprattutto sul lato esterno, anche se capisco che riuscirei a stare in 50mm..

Condividi questo messaggio


Link di questo messaggio
12 minuti fa, il bolide ha scritto:

Grazie per il suggerimento, ma per ora preferisco box con le batterie non a vista e soprattutto sul lato esterno, anche se capisco che riuscirei a stare in 50mm..

No assolutamente io parlavo della disposizione dei componenti (nulla vieta di mettere uno sportellino per coprire la batteria)
