divicos

Box bf meccanica fai da te. minima spesa, ottima resa!


46 messaggi in questa discussione

16 minuti fa, divicos ha scritto:

Ciao a tutti!!

Vi ho raccontato la mia breve ma intensa storia da svapatore nel post di presentazione.

Come dicevo, l'idea era di costruire una box bottom feeder per ospitare Origen Little e Speed Revolution (cloni).

Ho iniziato aprendo Autocad ed iniziando un progetto 3D da far stampare. E' ancora in lavorazione, ma non è detto che non lo finisca, prima o poi.

Poi ho preso in mano il dremel ed ho cominciato ad intagliare un blocco di mogano. Anche qui, il lavoro procede, a tempo perso, e appena terminato ve lo farò vedere.

Nel frattempo, però, avevo acquistato i componenti per la box. E mi sembrava un peccato avere tutto parcheggiato in un cassetto senza utilizzarli.

Ecco dunque la mia prima box bottom feeder, ricavata da un banale portabatterie per 18650 ed assemblata in un oretta di lavoro.

Completamente assemblata, con lo Speed Revolution


Vista laterale. Lamelle in rame spessore 6/10 e tasto sagomato con il dremel da un pezzettino di mogano.


Tazza. Mav4 di svapamo, da cui ho preso anche la boccetta. Risparmiare sulla scocca mi stava più che bene, ma i componenti meglio prenderli di qualità.


Vista dell'interno. La lamella del positivo è tenuta in posizione da boccetta e batteria (Sony Vtc5). Nessun magnete necessario, basta ed avanza la chiusura del portabatterie.


Completamente smontata


Costo complessivo:

Totale, meno di 35€. Ammesso che abbiate già la batteria e il rame, e ricavando un pulsante in qualche modo.

D'accordo, non sarà bellissima. Il taglio delle lamelle lo potevo fare meglio. La chiusura non è perfetta, non nel senso che si apra, per carità, ma perché essendo solo al centro resta un minimo di gioco sopra e sotto (visibile nella foto della tazza).

Però il suo lavoro lo fa. E lo fa pure bene! Ci svapo Black Cavendish al 10% oppure English Mixture al 7,5%, entrambi Tabaccheria, in base 45-45-10 e 4 di nicotina. Nessun problema di attivazioni involontarie, il pulsante è sufficientemente piccolo e il rame abbastanza spesso da richiedere una bella pressione per l'attivazione. Tanto che qualche amico che l'ha provata, al primo tentativo, non è proprio riuscito a far fare contatto.

Ovviamente non è indicata per alte correnti di scarica. Non mi sognerei mai di metterci su un polmonare o una resistenza di zero virgola spicci. E' pur sempre una scatola di plasticaccia, decisamente meglio evitare. Ma con il mio svapo di guancia, con resistenze abbondantemente sopra l'ohm, mi sento tranquillo.

Ora ho tutto il tempo di completare con calma la box in mogano. O quella 3D. E intanto svapo con questo accrocco. Che, ripeto, funziona bene. Tanto che forse, di calma, ce ne metterò pure troppa! :D

Fatemi sapere che ne pensate!

Buona giornata a tutti.

L'idea non è niente male, pero c'è da dire che non viene proprio economicissima, con una stampante 3d secondo me ti viene uno spettacolo, certo il che di fai da te di questa ha un suo perche :)

Piace a 1 persona

Condividi questo messaggio


Link di questo messaggio

Ottimo lavoro @divicos, sono molto curioso di vedere la release in mogano....:drool:

Piace a 1 persona

Condividi questo messaggio


Link di questo messaggio

@divicos ti faccio i complimenti, se continui a coltivare questa passione visto i risultati già ottenuti finirà che le verremmo a comprare da te le box bf 😄

Piace a 1 persona

Condividi questo messaggio


Link di questo messaggio
7 minuti fa, HavanaMan ha scritto:

Bravo, giusto sperimentare :D anche io sto giocando un po' con la stampa 3D e devo dire che è parecchio divertente :)

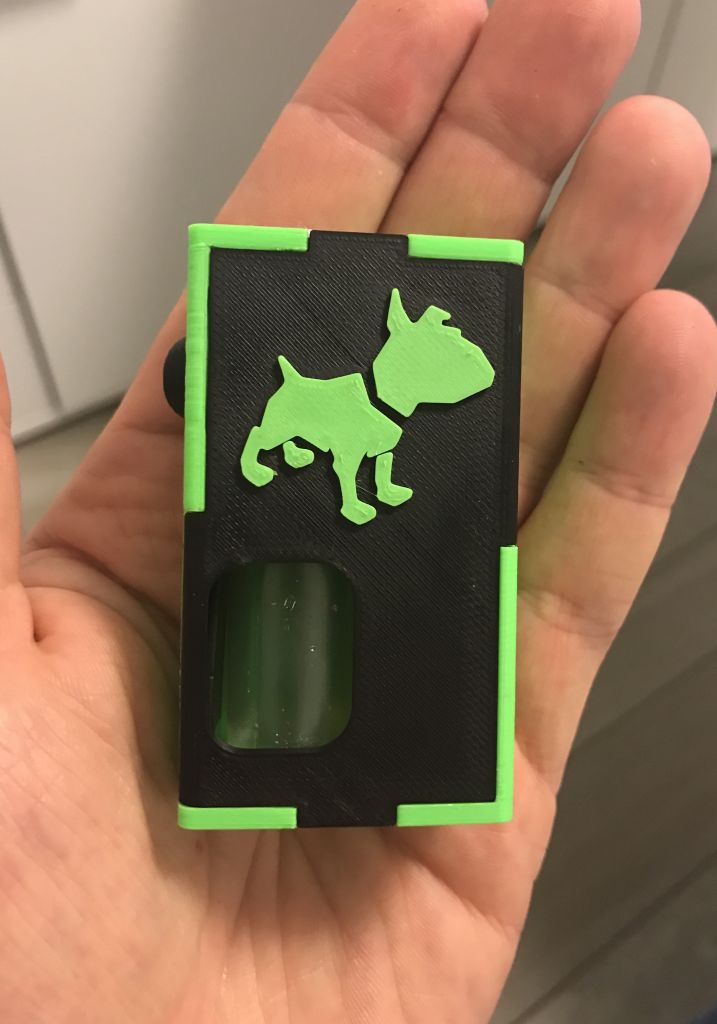

FullSizeRender (1).jpg

qui è stampata senza nessuna lavorazione ulteriore.

Che bella è? Si puo avere una foto dell'interno?

Condividi questo messaggio


Link di questo messaggio

Si poi la farò ma è semplicissima, ho disegnato il "+" e il "-" per il resto è come quella del topic opener.

Scusate l'OT :)

Condividi questo messaggio


Link di questo messaggio

....i nostri modder sono meglio di quelli che fanno le frankie....

Piace a 3 persone

Condividi questo messaggio


Link di questo messaggio
2 ore fa, XenoPhase ha scritto:

L'idea non è niente male, pero c'è da dire che non viene proprio economicissima, con una stampante 3d secondo me ti viene uno spettacolo, certo il che di fai da te di questa ha un suo perche :)

prendi tazza, case e boccette fa fasttech, e ti Costa la metà se non meno...

Piace a 1 persona

Condividi questo messaggio


Link di questo messaggio

per me ha il suo gran perché! :D

Unica cosa (che mi lascia qualche perplessità anche su quelle stampate) è circa la sicurezza, nel senso che mi chiedo... cosa protegga l'utente in caso di corto: non c'è niente di metallo a contenere/ridirigere fiammata ed esplosione...

Va bene è un'eventualità rara, quasi impossibile avendo perizia... ma il dubbio mi rimane

Condividi questo messaggio


Link di questo messaggio

Inviato (modificato)

2 ore fa, XenoPhase ha scritto:

L'idea non è niente male, pero c'è da dire che non viene proprio economicissima, con una stampante 3d secondo me ti viene uno spettacolo, certo il che di fai da te di questa ha un suo perche :)

Vero, ma come ho detto il costo deriva dall'aver comprato componenti di qualità da riutilizzare per le future realizzazioni! Questa è solo un modo per montarli da qualche parte nel frattempo..

Volendo, con lo stesso sistema, si puo' comprare una Fat Daddy e una boccetta qualunque e cavarsela con circa 10-15€. Meno di una Squeeze presa in Cina che, certo, funziona meglio, e ha il circuito. Ma vuoi mettere le facce degli amici che svapano Heisemberg in dual coil a 80w quando la mostro e dico che, si, l'ho fatta io?? 😜

Quella stampata, chiaramente, la stavo pensando un pelo più complessa. Forme arrotondate, dimensioni minime (siamo quasi ai livelli di ASAP e compagnia bella) squonk frontale (anche se non sono convintissimo.. La comodità della squonkata va a farsi benedire di fronte ai giri folli che devono fare le lamelle dentro la box, se si vuole mantenere il pulsante sul fianco.. Difficili sia da fare, specie se tagliate a mano, sia da montare) e un blocco del pulsante "a baionetta" o "a vite".

Non so quanto si capisca da questi screen, ma l'idea è questa (è sempre un work in progress...)



Girando il bottone in senso orario le due ali si infilano in due "tasche" che bloccano la corsa.

Non ho una stampante 3d, e Svapamo mi ha chiesto circa 40€ per la stampa. Per cui, prima di procedere, me lo sto studiando con calma.. Anche perché non potendo stampare un prototipo non sono nemmeno sicuro della bontà dell'idea, se ci sto con le misure e se effettivamente il sistema funzioni.

2 ore fa, Waldive ha scritto:

Ottimo lavoro @divicos, sono molto curioso di vedere la release in mogano....:drool:

Eeeehhh... C'è tempo, c'è tempo... 😁


2 ore fa, Rici ha scritto:

@divicos ti faccio i complimenti, se continui a coltivare questa passione visto i risultati già ottenuti finirà che le verremmo a comprare da te le box bf 😄

Addirittura!!

Se mai finirò il modello 3d lo metto a disposizione, altro che vendere! Non sarei in grado di mettere su un'attività come si deve, e i sistemi di "vendita alla buona" via Facebook non mi piacciono nemmeno un po'. Nemmeno ce l'ho Facebook, pensa tu..

Viva il fai da te e la libera condivisione!

1 ora fa, HavanaMan ha scritto:

Bravo, giusto sperimentare :D anche io sto giocando un po' con la stampa 3D e devo dire che è parecchio divertente :)

FullSizeRender (1).jpg

qui è stampata senza nessuna lavorazione ulteriore.

Bellissima!! L'accoppiata nero / verde acido mi piace tantissimo.. Stampata in casa o te la sei fatta stampare?



@seven👍 esatto! Non ho visto prima la tua risposta, stavo scrivendo mentre postavi..

Modificato da divicos
Piace a 4 persone

Condividi questo messaggio


Link di questo messaggio

....che invidia che mi fate.... con quelle manine....

Condividi questo messaggio


Link di questo messaggio
37 minuti fa, divicos ha scritto:

Bellissima!! L'accoppiata nero / verde acido mi piace tantissimo.. Stampata in casa o te la sei fatta stampare?

Casa :)

Condividi questo messaggio


Link di questo messaggio
4 minuti fa, HavanaMan ha scritto:

Casa :)

E posso chiederti, per curiosità, che stampante hai e quanto costa?? L'idea di prenderne una la avrei, ma è un mondo di cui non so una beata mazza, per cui vado con i piedi di piombo..

Condividi questo messaggio


Link di questo messaggio

Bravooooooooooo, davvero un'idea originale quella della scatolina delle batterie :) Beati voi che sapete fare queste cose, quanto mi piacerebbe dar sfogo alla mia parte artistica :lol:

Condividi questo messaggio


Link di questo messaggio
48 minuti fa, divicos ha scritto:

Vero, ma come ho detto il costo deriva dall'aver comprato componenti di qualità da riutilizzare per le future realizzazioni! Questa è solo un modo per montarli da qualche parte nel frattempo..

Volendo, con lo stesso sistema, si puo' comprare una Fat Daddy e una boccetta qualunque e cavarsela con circa 10-15€. Meno di una Squeeze presa in Cina che, certo, funziona meglio, e ha il circuito. Ma vuoi mettere le facce degli amici che svapano Heisemberg in dual coil a 80w quando la mostro e dico che, si, l'ho fatta io?? 😜

Quella stampata, chiaramente, la stavo pensando un pelo più complessa. Forme arrotondate, dimensioni minime (siamo quasi ai livelli di ASAP e compagnia bella) squonk frontale (anche se non sono convintissimo.. La comodità della squonkata va a farsi benedire di fronte ai giri folli che devono fare le lamelle dentro la box, se si vuole mantenere il pulsante sul fianco.. Difficili sia da fare, specie se tagliate a mano, sia da montare) e un blocco del pulsante "a baionetta" o "a vite".

Non so quanto si capisca da questi screen, ma l'idea è questa (è sempre un work in progress...)



Girando il bottone in senso orario le due ali si infilano in due "tasche" che bloccano la corsa.

Non ho una stampante 3d, e Svapamo mi ha chiesto circa 40€ per la stampa. Per cui, prima di procedere, me lo sto studiando con calma.. Anche perché non potendo stampare un prototipo non sono nemmeno sicuro della bontà dell'idea, se ci sto con le misure e se effettivamente il sistema funzioni.

Eeeehhh... C'è tempo, c'è tempo... 😁


Addirittura!!

Se mai finirò il modello 3d lo metto a disposizione, altro che vendere! Non sarei in grado di mettere su un'attività come si deve, e i sistemi di "vendita alla buona" via Facebook non mi piacciono nemmeno un po'. Nemmeno ce l'ho Facebook, pensa tu..

Viva il fai da te e la libera condivisione!

Bellissima!! L'accoppiata nero / verde acido mi piace tantissimo.. Stampata in casa o te la sei fatta stampare?



@seven👍 esatto! Non ho visto prima la tua risposta, stavo scrivendo mentre postavi..

Quel blocco tasto è il futuro ragazzi, se funziona ed è durevole probabilmente viene fuori una box fantastica. La forma simil asap poi è parecchio bella, una box che mi piace una marea, anche se la piu bella rimane la Alt v2 di Boostlab per me.

Condividi questo messaggio


Link di questo messaggio

Grazie a tutti per i messaggi di incoraggiamento!

Vorrei poter mettere un like a tutti, ma il forum mi ha appena detto che per oggi non posso più farlo.. Rimedio domani!

Condividi questo messaggio


Link di questo messaggio
23 minuti fa, divicos ha scritto:

E posso chiederti, per curiosità, che stampante hai e quanto costa?? L'idea di prenderne una la avrei, ma è un mondo di cui non so una beata mazza, per cui vado con i piedi di piombo..

Ti scrivo in PVT per non inzozzare il topic ;)

Condividi questo messaggio


Link di questo messaggio
3 ore fa, divicos ha scritto:

Fatemi sapere che ne pensate!

Penso che è un'idea geniale, molto pratica, a basso costo e nonostante la "banalità" dell'oggetto (ma non dell'idea che hai avuto) IMHO supera ampiamente le aspettative rispetto anche a certe box da oltre 200 euro ...

Complimenti ed avanti così :ok



Ad ogni modo, visto che ci siamo sbilanciati ed esposti metto anche io una fotina di una cosa in corso d'opera e... sempre con calma ... molta calma, anche perchè il tempo ahimè è poco :








Piace a 3 persone

Condividi questo messaggio


Link di questo messaggio
1 minuto fa, zone ha scritto:

Ad ogni modo, visto che ci siamo sbilanciati ed esposti metto anche io una fotina di una cosa in corso d'opera e... sempre con calma ... molta calma, anche perchè il tempo ahimè è poco :






Circuitata questa però... ;)

Condividi questo messaggio


Link di questo messaggio

Inviato (modificato)

36 minuti fa, FlaviaH ha scritto:

Bravooooooooooo, davvero un'idea originale quella della scatolina delle batterie :) Beati voi che sapete fare queste cose, quanto mi piacerebbe dar sfogo alla mia parte artistica :lol:

beh, di sicuro non sono il primo ad averci pensato!

Mi pare di aver visto proprio qui sul forum una realizzazione simile.. Ma circuitata, o a doppia batteria, non ricordo.. Appena ritrovo la discussione la linko, e rendo il giusto credito all'utente che l'ha pensata.

Io ho solo adattato l'idea alle mie esigenze..:lol:

EDIT: Trovato!!

http://www.svapo.it/discussione/59037-box-a-costo-zero/



Modificato da divicos

Condividi questo messaggio


Link di questo messaggio
19 minuti fa, johnnymax ha scritto:

Circuitata questa però... ;)

diciamo che l'intenzione è farla circuitata ... un legnetto del menga per una prima prova, ma ho già un paio di legni pregiati nel cassetto.

Condividi questo messaggio


Link di questo messaggio

@divicos...hai tutta la mia ammirazione

Condividi questo messaggio


Link di questo messaggio
4 ore fa, divicos ha scritto:

Fatemi sapere che ne pensate!

Complimenti! Una realizzazione geniale e veramente ottimizzata come dimensioni. ;)

Piace a 1 persona

Condividi questo messaggio


Link di questo messaggio

35€? con 12€ prendi una frankesculle su FT ed almeno esteticamente è decente :) ammiro l'impegno / dedizione ma la spesa no vale la candela..
